l  链条的基本组件与构造

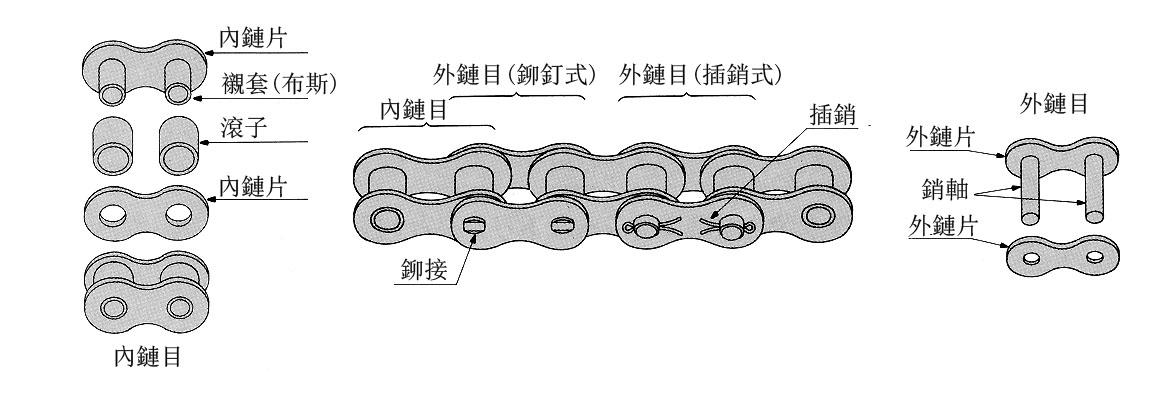

链条主要由链片、衬套、销轴与滚子而组成，如上图所示。滚子链条又依链片不同的固定方式而分成A.铆接式和B.插销式。

1.     链片: 为一个不断承受拉力之物件，有时亦承受外来的衝击力量，所以链片被要求具有良好的抗拉强度、抗震强度与疲劳强度。

2.     销轴: 支撑所有链条上的负载，当链条与齿轮咬合时，销轴扮演如同轴承的角色，销轴被要求具有良好的抗剪强度、折弯强度，特别是它的耐磨强度。

3.     滚子: 当链条与齿轮咬合时，滚子扮演了如滚筒般的角色，平顺的改变链条的弯曲方向，并且保护链条避免受到来自于齿轮的衝击力量。滚子被要求具有良好的抗震强度与耐磨性。

4.     衬套: 衬套能够避免销轴直接受到来自于链条与齿轮咬合时所产生的衝击力量。衬套亦被要求具有良好的抗震强度与耐磨性。

l  接头

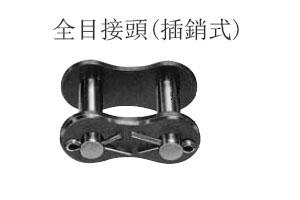

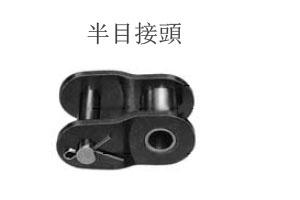

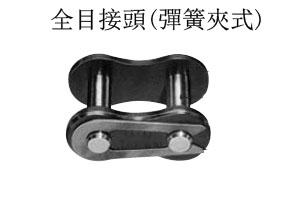

接头为连接链条两端之物件，分为全目接头和半目接头，全目接头又因不同的固定方式分为弹簧夹式与铆接式接头。如图所示。
